在一些需要數據集中管理的指揮中心大屏系統中，經常會用到分布式大屏拼接系統進行綜合管理的方案，所謂分布式是相對于過去所采用的集中式推出的一種新概念，它指的是一種基于IP去中心化，把所有數據接入到系統內資源共享與互聯互通的遠程傳輸與應用方案。它的整個呈現方式是通過LED顯示屏或者LCD液晶拼接屏系統展示出來的，主要用于視頻監控信號與電腦數據傳輸?shù)葍?nèi)容為主的場合，如大型指揮中心大屏系統、大數據分析平臺、網絡可視化大屏系統等領域。

在過去傳統的集中式大屏只能是把服務器或者數據集中在控制室內，并且必須與大屏離得很近，這樣才方便調取，也就是信號源或者數據以及控制系統加大屏都要在一起，這樣才能實現信號的處理與顯示。

而分布式大屏拼接系統解決了這種單一的信號處理形式，它可以把不同地區提供的內容都集中在一個數據中心，這個數據中心可以是指揮中心內，也可以是一個單獨的地方，我們只需要通過分布式輸入與輸出節點就可以調取數據服務器上的內容。并且大屏拼接系統也不再只局限于一組屏幕，有多個大屏系統都可以共享這一組數據。

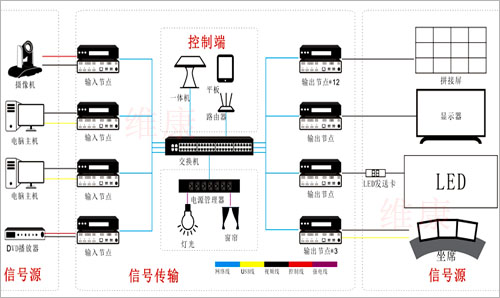

一、分布式連接示意圖

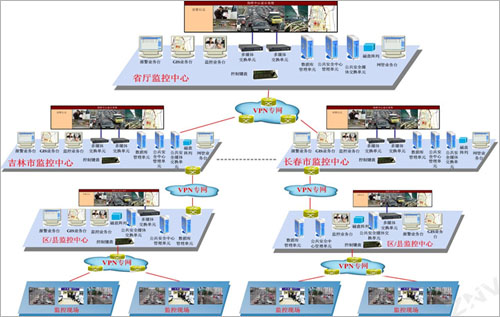

比如，一些公安局與各區縣的派出所之間就非常適用這種分布式大屏拼接系統進行管理，把區域內所有的道路監控的信息都集中在某一個地方，公安局及分局、派出所都具有自己的調取權限，通過節點控制設備從中心取出數據進行顯示，讓整個系統的數據共享更加容易。

分布式大屏拼接系統也叫CVS架構，它是一款支持2K加4K于一體的輸入與輸出分布式節點，它可以實現音視頻于一體的采集與處理，通過坐席管理與數據監測雙功能于一身，采用物聯網設計，實現無延時的數據管理與信號顯示方案。

二、分布式系統基本原理

在整個系統的打造中，所采用的關鍵設備是節點，它由輸入節點與輸出節點兩種設備，通過它的連接圖可以看到，從電腦與監控?cái)z像機等信號源的后面就要接入一個輸入節點，并把它接入交換機中，通過網絡接入數據管理中心，比如服務器等。在任何一個指揮中心，我們想要調取數據時，同樣是通過網絡傳輸把信號連接到輸出節點上，它通常位于坐席的前面，通過顯示器控制信號在大屏上的顯示，這就是一個分布式大屏拼接系統的基本顯示原理。

三、分布式系統的優勢

在組成架構方面，分布式大屏拼接系統不再是中控加傳輸?shù)男问�，而是通過IP的去中心化進行管理，不用再擔心一旦中控設備出了問題導致整個系統癱瘓的問題。

在信號的接入上，傳統的集中式需要把信號源連接到矩陣等設備上，需要考慮接口的糊弄與機箱的插卡數量。而分布式大屏拼接系統的接入節點的數量不受限制，而且信號類型多樣。

在信號的傳輸上，分布式系統的傳輸距離更遠，即使是幾十公里也不會影響信號的傳輸與顯示，信號質量不會衰減。

原來的集中式只支持一組數據對應一組大屏，而分布式大屏拼接系統可以多屏大屏對應一組數據，資源共享更加強大，實現互聯互通。

如果我們是一個遠程指揮與監控管理平臺，比如大型企業，有多個生產基地需要數據共享，比如公安、交警等執法領域，需要進行層級式管理的場合，使用分布式大屏拼接系統可以更好地進行網絡化管理，實現資源共享與數據通用，達到加智能化、網絡化的建設監控指揮平臺。
