現如今液晶拼接屏已經成為了監控大屏拼接顯示系統的主要產品，高性價比成為了它的優勢，相比于DLP它的價格更低，同時售后率也低，相比LED屏它的拼接功能更加強大、分辨率更高。所以在現在不管是大型的監控指揮中心，還是小型的監控室，液晶拼接屏的使用都是最多的，而縱觀整個監控顯示系統方案，除了顯示設備以外，還包括監控器材、傳輸、解碼控制設備等。

一、應用場景

隨著安全問題的不斷被重視，以及國家多次提出的平安城市、雪亮工程都，各政府單位及大型企業都在構建自己的安全防范系統，這其中最重要的就是要打造系統化的顯示平臺。

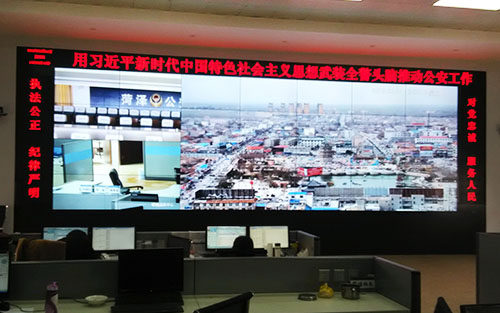

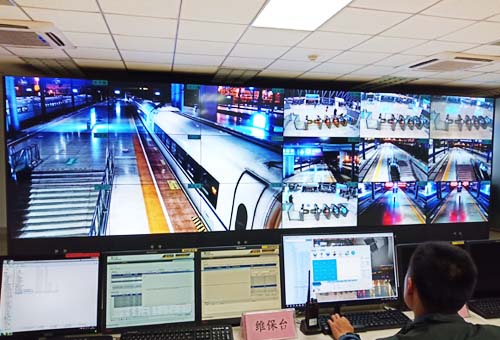

目前這種監控大屏系統廣泛應用于政府應急指揮、公安交警監控中心、企業安全生產監控、學校安全、景區安全、社區物業監控、銀行安全管理、部隊訓練監控指揮、監獄安全等各種領域。

二、需求分析

雖然用傳統的顯示器或者電視也能實現監控顯示功能，但是它們不是專業的監控顯示設備，長久使用時容易產生面板燒壞等問題，而且綜合的顯示功能也不夠全面，雖然有專業的DLP背投大屏，但是它的價格昂貴，而且亮度過低，性價比不高，所以鑒于此，液晶拼接屏的優勢就得到展現。

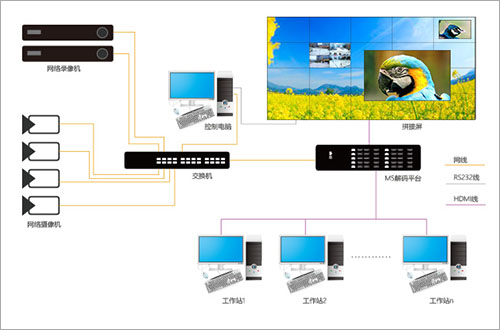

一、方案設計

1、顯示設備

液晶拼接屏作為最終的輸出終端，它采用的是lcd液晶處理技術，通過對面板進行工業級處理使得其可以達到連續開機顯示這一最基礎的要求，并且可以連續穩定運行幾萬小時，售后率極低，這也是它最大的一項優勢。

同時液晶拼接屏的綜合顯示效果更好，它的分辨率可以達到1920*1080，并且拼接后可以達到4K及以上，所以它可以清晰地展示出當前主流的攝像機所拍攝的畫面，比如200萬、800萬像素的視頻圖像等。此外，液晶拼接屏的高亮度、高對比度也是它的一大優勢，可以保證圖像的最佳顯示效果。

在功能性方面，液晶拼接屏本身所具有的拼接功能最其優勢之一，它不單是一個顯示設備同時還可以所屏拼接成一個大屏幕，從而可以實現大畫面顯示、任意屏幕拼接、單屏一個畫面、單屏分割多畫面等顯示功能，這對于監控應用場合來說非常實用。比如一些公安交警指揮中心，往往會隨時調取某一個交通路口的監控圖像，這時就要用到畫面的疊加功能，在監控畫面上面再顯示一個圖像。

對于液晶拼接屏的的選擇上，目前市場上主流的面板都是使用三星或者LG的，也有一部分使用國產面板，但是在穩定性方面通過多年的市場反饋來看進口面板的屏幕返修率還是要低一些。

當前主要銷售的尺寸包括46寸、49寸、55寸、65寸四種，拼縫則以雙邊5.3mm、3.5mm、1.8mm、1.7mm、0.88mm液晶拼接屏為主。關于尺寸的選擇可以根據不同的安裝空間來設計，尺寸越大所需要的拼接數量越少，并且后期零配件的供應也會更加充足，而拼縫將直接影響整個畫面的顯示質量，拼縫越小在跨屏顯示圖像時的效果越好。

而關于液晶拼接屏的數量，一方面根據安裝空間的大小來定，但是最主要的還是要看前端監控點的數量，比如前端有200個監控點，是否需要全部同時上屏顯示，異或者是只需要輪巡顯示，同時我們?nèi)说囊暰�與大屏的距離也決定了視頻畫面的顯示方式，比如是4分割還是9分割等，這一定程度上都會影響液晶拼接屏需要用多少塊進行拼接。

2、監控?cái)z像及傳輸系統

監控系統都是布局在整個系統的前端，目前主流的監控設備制造商有�？低�視、大華、宇視等，可以根據用途選擇不同像素不同拍攝距離的攝像機，或者是夜晚使用的紅外攝像機等。

這其中的關鍵在于監控視頻畫面如何傳輸?shù)胶蠖说拇笃林�，這時就要用到網線或者光纖等傳輸方式，如果是小型的監控室，比如銀行的監控，從監控點到監控室不到100米的距離，這時直接采用網絡傳輸視頻即可滿足要求。而如果是公安交警等，傳輸距離通常要達到幾公里，這時網絡的傳輸距離就不夠，這時就用到光纖傳輸。

3、解碼控制系統

如果是小型的10路左右的監控顯示，那么直接采用硬盤錄像機即可連接到液晶拼接屏上面，只不過顯示功能相對較為簡單，而且圖像的分配不夠靈活，但是花費最少。但是如果應用在大型的拼接顯示系統時，就需要配備專業的解碼平臺來實現各種功能。

解碼器可以根據液晶拼接屏的數量及硬盤錄像機的數量采用不同輸入與輸出的，它所起到的作用就是對前端傳輸?shù)囊曨l畫面進行解碼同時利用軟件控制其在哪一塊屏幕上顯示出來，從而達到更加自如地分配，以及分割等各種顯示功能。

這里需要注意的是解碼器的選擇一定要考慮前端攝像機的兼容問題，如果前端的監控是A品牌，那么最好匹配同一品牌的解碼平臺，如果前端的攝像機品牌有多種，那么要配備萬能解碼平臺。
