4K輸入輸出節點HDMI分布式大屏拼接處理器

這是一款支持4K（可向下兼容）輸入分布式節點，它集音視頻采集傳輸處理、座席協作管理（KVM）、監測數據采集、環境集中控制等多種功能于一體，采用最先進的物聯網設計思維，擴展功能強大，操作簡單多樣，支持一光一電雙鏈路熱備份，線路故障自動切換，零延時、零抖動，傳輸品質高、占用帶寬低、信號延時低，支持高分底圖，無縫對接LED小間距拼接，同步性能卓越，是實現指揮中心、智慧城市、多會議室互聯互通等分布式解決方案的最佳選擇。

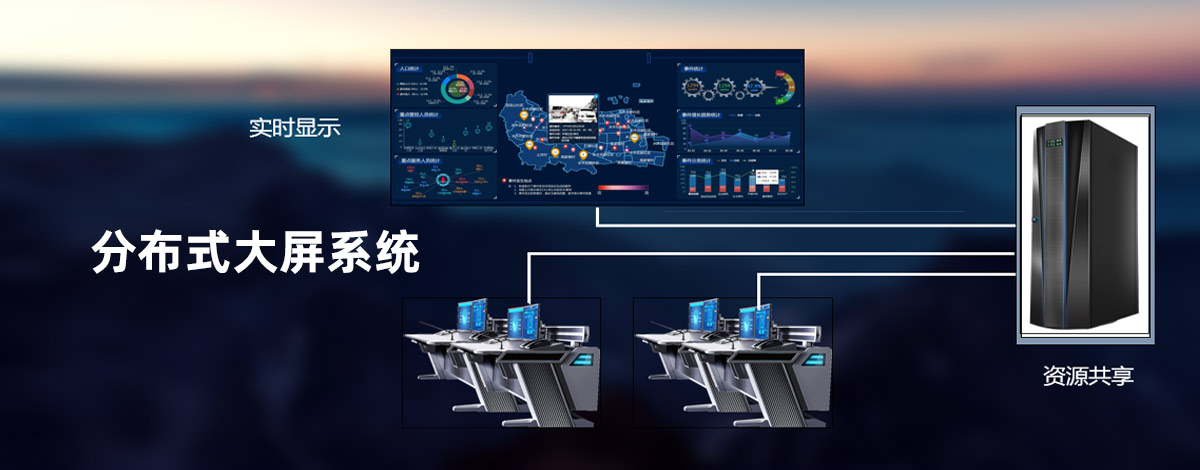

一、分布式系統架構

（1）采用去中心化純分布式架構，支持任意數量節點搭建系統，無需中心服務器；

（2）可視化功能：具備所見即所得的可視化交互式控制和顯示功能，控制終端可實時預覽回顯所有視頻信號（包括輸入視頻信號源、輸出視頻信號源及主流IPC視頻信號源）。支持不少于128路輸入信號同時回顯，并可自定義回顯信號分辨率；

（3）矩陣拼接處理功能：可無縫對接LED、DID、LCD、DLP各類主流大屏幕，可實現單路4K超高分辨率接入并上屏顯示，可實現大屏幕開窗、關窗、平鋪、替換、縮放、跨屏、漫游、移動、全屏、疊加、畫中畫等多種顯示模式的矩陣拼接處理功能；拼接同步，肉眼目測完全無畫面撕裂；

（4）支持輸出畫面分割：支持不少于16畫面分割功能，其中16畫面分割可實現16個不同的1920*1080@60Hz視頻畫面；

（5）支持超高清底圖（上傳、輪詢、預覽）和超高清地圖；

（6）每個節點集成視頻管理、音頻管理、中控管理、KVM管理以及雙向反饋控制等功能，無需增加服務器主機、中控主機、邏輯運算單元等設備即可實現；

（7）同步控制功能：支持Windows、iOS、Android等多種操作系統同時控制，實時同步，控制準確便捷；

（8）定制化開放功能：具有開放式編程功能，支持定制化界面開發，具有定制化，開放化、智能化及人性化等特點；

（9）預案場景管理功能：支持多區域預案場景管理，可進行預先編輯保存，事先預覽，事中編輯修改，預案準確調用；

（10）支持字幕、透明臺標、無信號LOGO等炫酷UI疊加顯示，可自定義編輯設置內容、字體、大小、顏色、背景透明度等參數；

（11）內置WEB功能，支持對每個節點進行參數配置及故障查詢等功能；

（12）支持錄播功能，可搭配錄播服務器使用，無需額外的編碼器，即可實現不低于6路音視頻同時錄制、直播、點播；

（13）支持一鍵開啟批注功能：支持Windows、iOS、Android等控制終端同步批注，實時同步；

（14）支持調節視頻信號源的亮度、色彩、對比度、色調、飽和度等參數；

（15）支持自定義視頻源分組、快速搜索查詢收藏、便捷調取上屏；支持設置輪巡功能；

（16）支持一鍵批量修改、備份、升級設備參數；

二、高性能編解碼

（1）內置先進的圖像處理平臺，采用H.265標準（兼容H.264標準），支持4K@60Hz視頻輸入信號實時解碼處理，確保圖像清晰、流暢，分辨率和幀率向下兼容；支持HDMI2.0，支持HDCP協議。

（2）音頻處理功能：每個節點音頻和視頻分開獨立傳輸；每個節點輸出音頻可以指定任意一路音頻流，達到音視頻既可同源，可不同源；每個節點內置音頻輸出解碼模塊，支持模擬音頻接出、HDMI音頻解嵌；每路音頻可通過指令控制音量大小；自帶混音功能，混音≥16路。

（3）支持高低碼流同時輸出，不受距離限制實現多區域互聯互通；支持可變碼率和定碼率，碼率范圍20Kbps-40Mbps；支持每路視頻有主碼流，輔碼流，各碼流分辨率，碼率可調，各碼流可設計為單播或組播；

（4）支持單屏開窗不少于128個；

（5）音視頻信號同/異步處理切換。

（6）支持輸出畫面分割：支持4/9/16/25/36/64/128畫面分割功能，其中16畫面分割可實現16個不同的1920*1080@60Hz視頻畫面；

（7）支持單節點不小于4K輸出分辨率拼接，支持向下兼容；

（8）支持高畫質低延時，信號延時低于16ms，信號同步低于10μs，納秒級精準同步；

（9）支持USB 3.0攝像頭直接接入設備，采集視頻編碼傳輸；

（10）無需外加編、解碼器及服務器，即可實現IPC接入及控制；

三、KVM座席功能強大

（1）集成座席協作系統（KVM）模塊，支持遠程KVM，兼容各種操作系統，支持快捷鍵、OSD菜單及鼠標直接跨屏切換操作，支持任意座席間可視化對講，可進行PC資料互傳、U盤拷貝存儲等操作，支持權限管理，系統自動記錄所有操作行為；

（2）支持跨平臺（包括Windows、Linux、Android、Unix、Mac、國產麒麟Kylin、小紅帽、磐石等市場主流平臺）；

（3）支持一鍵控制功能：無需KVM服務器，系統穩定性強。支持1套鼠標鍵盤直接任意跨屏操作，控制不少于20個任意排列坐席屏幕，具備自定義快捷鍵功能，實現一鍵推屏，一鍵抓屏，無縫快速切換坐席視頻信號和大屏視頻信號，不黑屏、不閃屏；支持控制終端直接管理坐席信號，控制終端支持龍芯、飛騰、申威、MPRC以及麒麟、磐石等國產操作系統；

（4）支持OSD中英文菜單界面定制功能：a、實時監測設備狀態（在線、離線、視頻切換狀態）；b、OSD查找功能，模糊查找，快速跳轉；c、OSD設定功能，應變坐席布局、工位調整；d、支持KVM遠程喚醒電腦；

（5）支持KVM可視化功能：a、可視化接管功能；b、可視化推送席位；c、可視化推送大屏；

（6）場景調用功能：坐席單屏場景調用功能，不少于8種場景，每個場景不少于8個信號；坐席單屏多畫面雙擊跳轉功能；坐席多屏場景調用功能，熱鍵接管M*N個畫面；④多屏顯卡主機一鍵接管功能；

（7）支持多賬號權限分配管理：a、分級授權功能；b、席位跟隨功能；c、申請獨占功能。

（8）系統獨立搭建局域網，實現完全物理隔離，保證系統信息安全；

（9）支持業務數據保護功能：每個節點之間的業務數據通過DES加解密，確保無法訪問獲取業務數據、確保業務數據始終安全；

（10）數據在線拷貝：支持不同坐席之間通過一套鼠標鍵盤即可實現數據的訪問、讀寫、傳輸、拷貝；

（11）坐席單屏支持多分屏顯示與鍵鼠操作（不低于8分屏），且聲音跟隨鼠標指向切換；

（12）OSD操作日志記錄功能，可記錄所有坐席過的鼠標操作過程、畫面切換記錄等一切操作流程，并記錄儲存；

（13）支持KVM系統生物識別功能，人臉識別登陸系統；

（14）支持環境監測數據實時采集并生成到顯示單元；

四、集成控制突出

（1）節點集成了高效便捷的環境管理模塊及紅外接口、RS-232/485串口，可采集各種監測數據，可控制燈光、窗簾、音量、媒體播放等周邊環境設備進行實時控制管理及雙向反饋，無需外加設備即可實現

（2）支持自定義編程，可根據需要進行功能開發，單節點可存儲程序，具備節點程序上傳及回傳功能；

（3）支持對接第三方軟件接口及設備接口。

五、兼容性能良好

采用HDMI輸入接口，可支持RGB/YPrPb/SDI/VGA/DVI/HDMI等格式數字或模擬信號的輸入輸出，秉承開放式的設計理念，可對各種品牌的IPC攝像頭直接進行解碼，支持各種類型產品的混合應用，為客戶提供更為廣泛的選擇空間；

六、所見即所得

節點設置了環出接口，可在輸入端顯示輸入信號。節點支持全系統多媒體視頻輸入預覽以及大屏輸出回顯，支持PC、PAD、觸摸一體機等多樣終端同步操作

七、安全穩定可靠

支持POE和本地雙供電方式，自動識別，無縫切換，可根據現場環境靈活選擇；采用嵌入式硬件，設備穩定、安全可靠，確保7*24長期高效穩定性運行。

八、雙鏈路熱備份

支持一光一電雙鏈路連接，主線路故障時自動切換到備份線路，零延時、零抖動，雙重保障更加安全。

九、OLED面板顯示

為便于設備管理維護，故障定位，節點具備OLED面板；支持中英文系統信息顯示，顯示內容包括設備名稱、設備IP地址、設備版本等系統信息；
