拼接屏控制器,大屏幕拼接控制系統

拼接屏控制器指是拼接屏顯示系統中的控制處理設備，它負責處理信號與切換信號，是信號源與拼接屏的控制大腦，目前拼接屏控制器主要使用的有分配器、矩陣、外置拼接處理器、解碼器等。

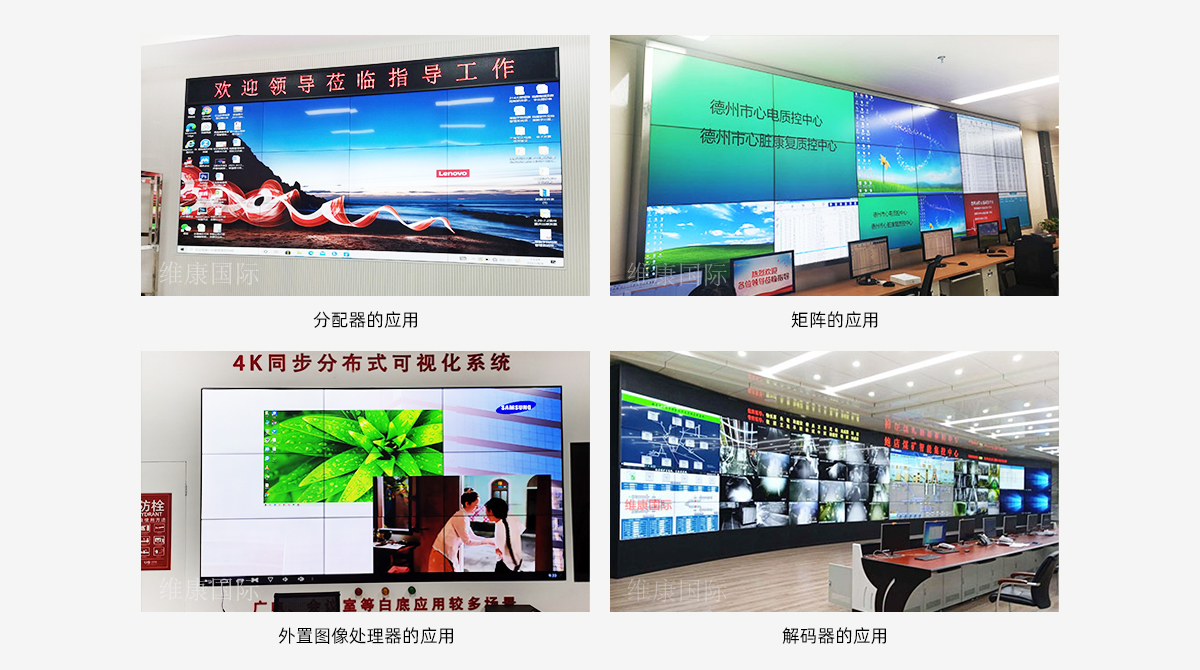

一、分配器

分配器是一款基礎的拼接屏控制器，采用的是HDMI接口，通常是一進多出，比如一進四出、一進十二出等，也就是它只支持一臺電腦輸入，可以實現全屏、多屏同畫面顯示這兩種功能。如果我們的信號源只有一臺電腦，主要用于全屏顯示那么分配器是一個非常經濟的控制器。

二、HDMI矩陣

采用HDMI接口的矩陣是在分配器的基礎上增加了輸入接口的數量，支持多臺電腦連接并同時輸入到多塊拼接屏上，在實現分屏及分屏顯示的同時，還支持多電腦畫面同步顯示，實現跨屏拼接等功能。如果我們的顯示系統有多臺電腦需要上拼接屏，需要經常切換顯示，那么矩陣就是一款非常適用的拼接屏控制器。

三、外置拼接處理器

外置拼接處理器是一款功能更加強大的拼接屏控制器，它不僅支持多電腦輸入，同時還可以解碼，所以在前端即有電腦信號，又有監控視頻信號需要輸入的同時，采用外置拼接處理器是一種很好的控制解碼方案。

外置拼接處理器可以實現分屏、全屏、畫面分割、疊加漫游、開窗顯示等一系列的功能，多用于一些大型的指揮調度中心顯示系統中。

四、解碼器

還有一種專業用于監控室的拼接屏控制器，就是解碼器，它主要用來解碼監控視頻圖像，同步把前端硬盤錄像機的監控圖像投到拼接屏上顯示出來，并且可以實現單屏多畫面分割的功能，一般情況下一塊拼接屏可以實現32畫面分割，在監控?cái)?shù)量比較多的場合可以采用這種控制器。
